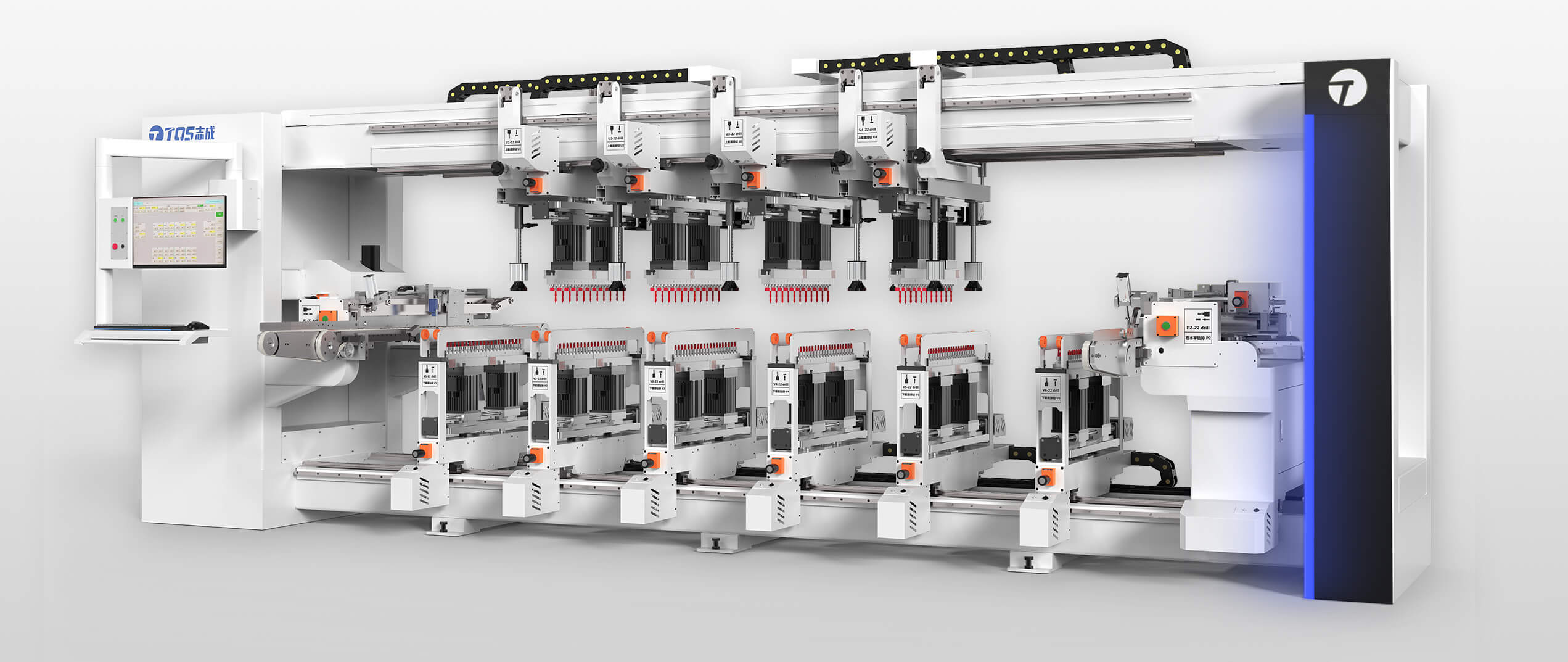

数控四面十二排钻 TD-9462AP

高性能机器 - 高效率大批量板件四面钻孔

TD-9462AP数控四面十二排钻提供更高的生产力和灵活性,上下垂直钻组左右移动,水平钻组上下移动,以及深度定点均为伺服系统控制,减少人工干预,降低出错率。使用Erhercat总线控制所以轴的运动,使用Erhercat总线控制所以轴的运动,配备自动送料系统,定位精准。支持多种格式图纸图形导入,具备3D画图功能。

( 数控多排钻系列 - TD-9462AP )

设备亮点

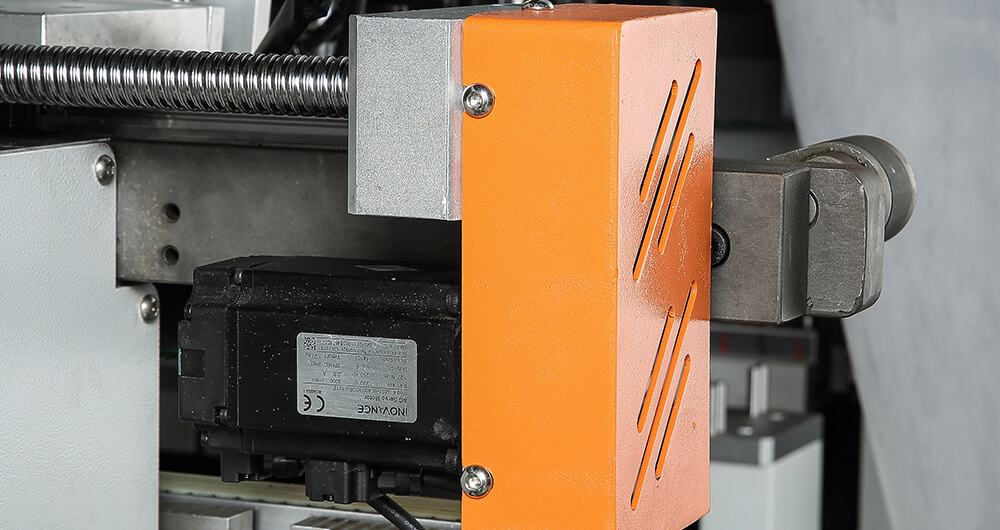

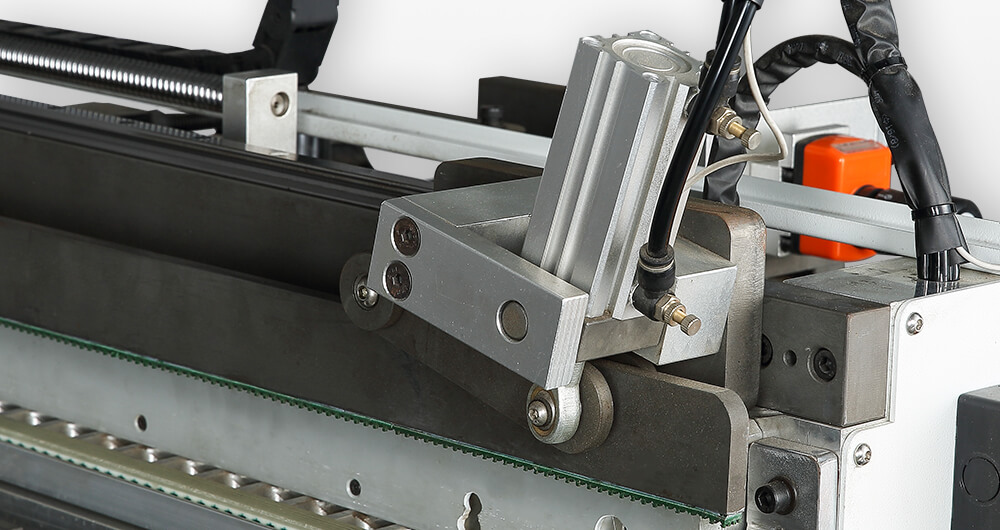

  • 伺服丝杆传动板件定位装置
  • 精准 - 伺服钻排移动定位
  • 条形码扫码枪 - 扫码机器即时识别板件钻孔
  • 支持DFX格式的CAD图纸、MPR图纸、三维图纸等多种格式图纸导入编辑
  • 自动化生成排钻分别方案,图形化显示结果,保护有效钻头颜色区分,钻头位置,各个控制轴坐标等
  • 支持单个图形A、B两台机器联动加工方案生成

技术信息

 TD-9462AP
加工板材长度 *[mm]260mm - 2450mm
加工板材厚度 *[mm]8mm - 40mm
最大钻孔深度 *[mm]40
上垂直钻排数4
下垂直钻排数6
左/右水平钻排数1/1
伺服数量27
伺服电机功率 *[kW]0.75 / 0.4
最大钻孔直径 *[mm]
13(相邻钻),35(单钻头)
Y轴孔距 *[mm]32 - 672
X轴孔距 *[mm]260 - 2450
加工速度 *[件/min]16-20
总功率 *[kW]
33

*更多的技术信息请下载查看相关文档
*技术信息可能有所变更!
