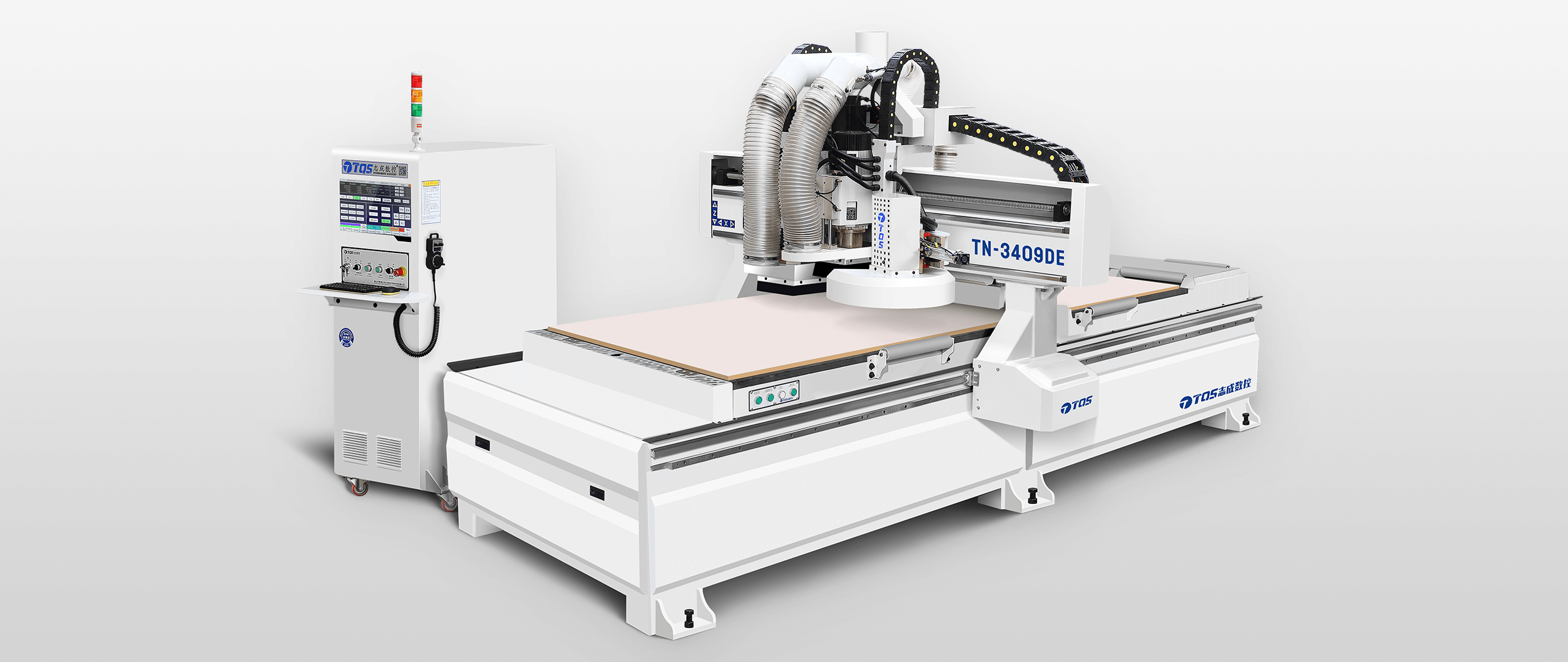

数控排钻加工中心 TN-3409DE

适用于所有加工类型的多功能加工中心

TN-3409DE加工中心配备台湾普登(5+4)垂直排钻、9KW大功率自动换刀主轴(最高钻速24000r/min)既能高精解决橱柜门板三维调角铣形完美,又可高效解决柜体异形开料、垂直钻孔工艺。实现高效生产和简易操作的中小型企业来说,该设备是理想的解决方案。

设备亮点

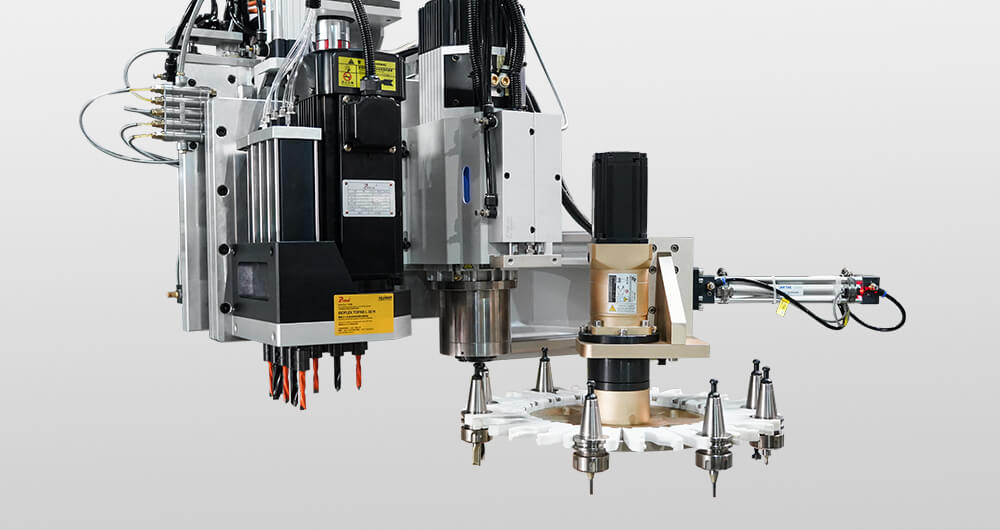

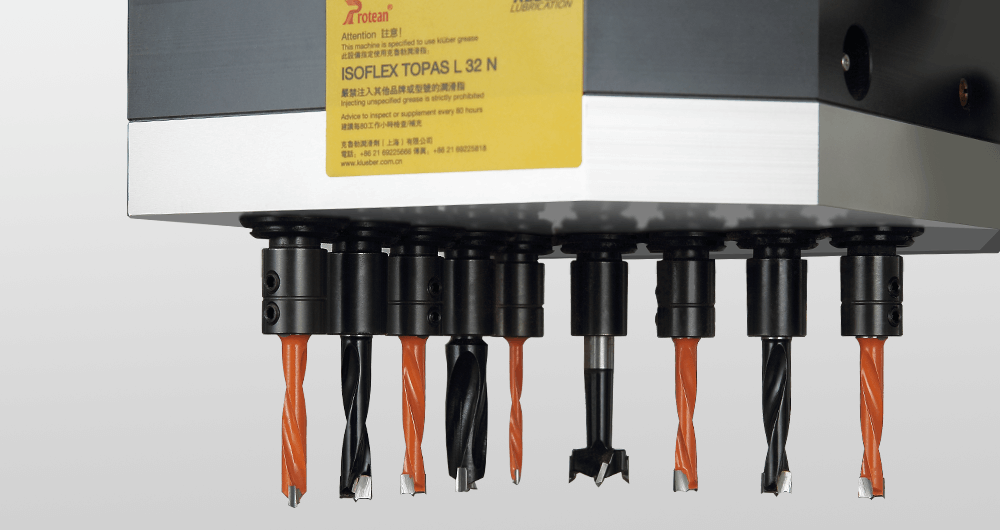

  • 加工单元 - 配备台湾普登(5+4)垂直钻排、9KW大功率自动换刀主轴
  • 系统 - 台湾新代控制系统,独立控制柜
  • 重型床身结构机身 - 大部分机械零件均采用先进的数控机床加工而成,并退火处理
  • 高效伺服刀库,刀位精装高速定位
  • 合理的传动设计,X轴高精丝杆传动保证加工最佳精度和稳定
  • 在工作连续运行过程中始终保持高性能

技术信息

 TN-3409DE
有效加工行程 *[mm]X:1220
Y:2800
Z:200
进料高度 *[mm]70
加工精度 *[mm]
重复定位精度 *[mm]
0.15
0.05
最大切割速度 *[mm/min]
15000-20000
主轴功率 *[kW]
主轴转速 *[r/min]
9
24000
钻排功率 *[kW]
钻排转数 *[r/min]
钻轴总数
2.2
4500-5400
9
刀库容量16

*更多的技术信息请下载查看相关文档
*技术信息可能有所变更!
